板金曲げの概要

曲げ加工は、力を使って金屬を変形させ、目的の方向に曲げて特定の形狀を作るために使用されるプロセスである。圧延機とプレスブレーキを使って行われる。圧延機にはいくつかの種類があり、一定の範囲內でシートメタルをさまざまな形狀に圧延することができます。

シートの曲げ加工にはさまざまな方法がある：

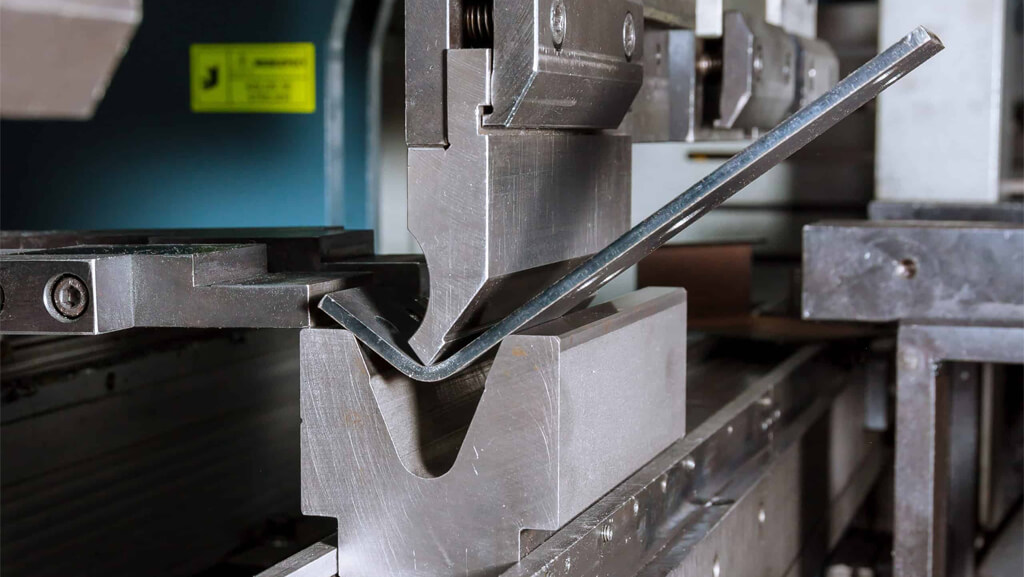

V字に曲がる： これは、曲げ工具が金屬材料（Vダイの上に置かれた）を希望の角度で曲げるのに必要な力を提供するものです。この技術では、鋼板の位置を変えることなく曲げることができます。
ロール曲げ： この技術は、鋼板を?yàn)城筏啃螤瞍浈愆`ルに曲げるものである。プレスブレーキと油圧プレス、そして3つのローラーを使い、希望のカーブを?qū)g現します。円錐、チューブ、その他の中空形狀の素材に最適です。
U字曲げ： この曲げ加工はV字曲げに似ている。唯一の違いは、Uダイを利用し、最終的な部品がU字型になることである。
回転曲げ： この技術は、金屬を曲げてシャープなエッジを作ります。90°を超える曲げ角度に最適です。
曲がるのを拭く： ダイを使ってシートの曲げ半徑を測定する。

曲げ加工は、可鍛性はあるが硬くも脆くもない素材に最適である。バネ鋼や軟鋼、アルミニウム5052、銅などに適している。

板金曲げ設計ガイドライン

より良い製造結果を得るためには、板金部品を設計する際に以下の要素を考慮する必要があります。

寛容

板金加工公差とは、正確で一貫性のある取り付けと統合に必要な、シートメタル部品の特徴の許容できる偏差のことです。

板金部品には ISO 2768-c 幾何學的および寸法的要素が適切に制御されていることを確認する。

寸法詳細	寛容
穴のサイズ	±0.005″
端から端まで、単一表面	±0.010″
エッジ?トゥ?ホール、シングル?サーフェス	±0.010″
穴から穴へ、シングルサーフェス	±0.005″
エッジ/ホールへの曲げ、単一表面	±0.015″
曲がるには曲がる	±0.020″
エッジ?トゥ?フィーチャー、マルチ?サーフェス	±0.030″
形成された部分の上に、複數の表面	±0.030″
曲げ角度	±1°

曲げ半徑

最小曲げ半徑は材料によって異なります。最小曲げ半徑が推奨値より小さいと、軟質材では材料が流れたり、硬質材では破斷したりする可能性があります。曲げ強度を確保するために、板金の曲げ半徑は、その材料の最小曲げ半徑より大きくする必要があります。次の表は、さまざまな板金材料の最小曲げ半徑を示しています。

材料	ソフトコンディション	ハードコンディション
アルミニウム合金	0	6t
ブロンズ	0	4t
真鍮	0	2t
ステンレス	0.5t	6t
低炭素鋼	0.5t	4t
チタン合金	2.6t	4t

各メーカーの規格は異なる場合があります。実際の狀況に応じて合理的に規格を選択することを推奨する。

曲げ高さ

曲げ高さは、板金の厚さの少なくとも2倍と曲げ半徑、つまり曲げ半徑の2倍でなければならない、 H ≥ 2T + R。 曲げ高さが小さすぎると、曲げ加工中に板金が変形しやすくなり、理想的な形狀や寸法精度を得ることが難しくなる。

曲げ許容範囲

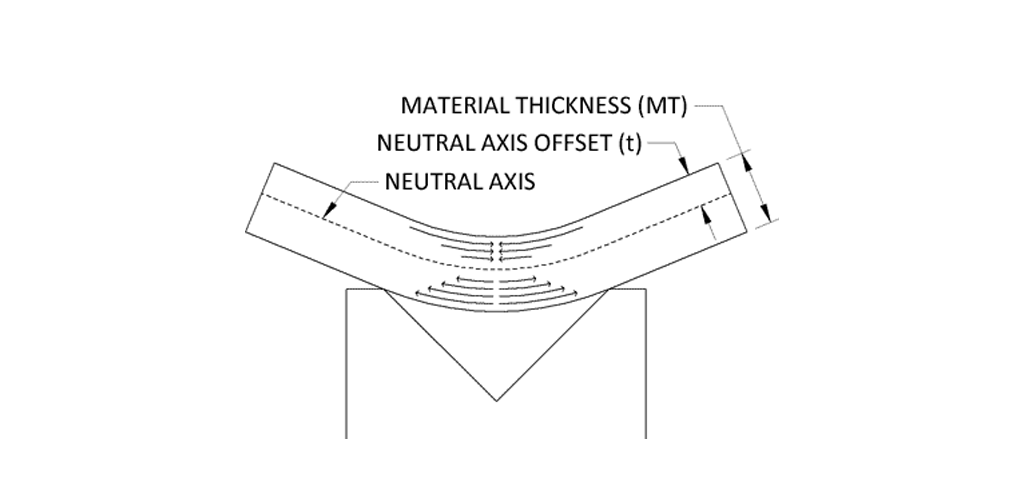

鋼板を曲げる場合、中立軸は曲げられる內面?zhèn)趣艘苿?dòng)します。Kファクターは、材料の厚さ（MT）に対する中立軸の位置の関係を表し、曲げ代を決定するために使用されます（Kファクター= t/MT）。理想的なKファクターは0.3mmから0.5mmです。

ベンディング?レリーフ

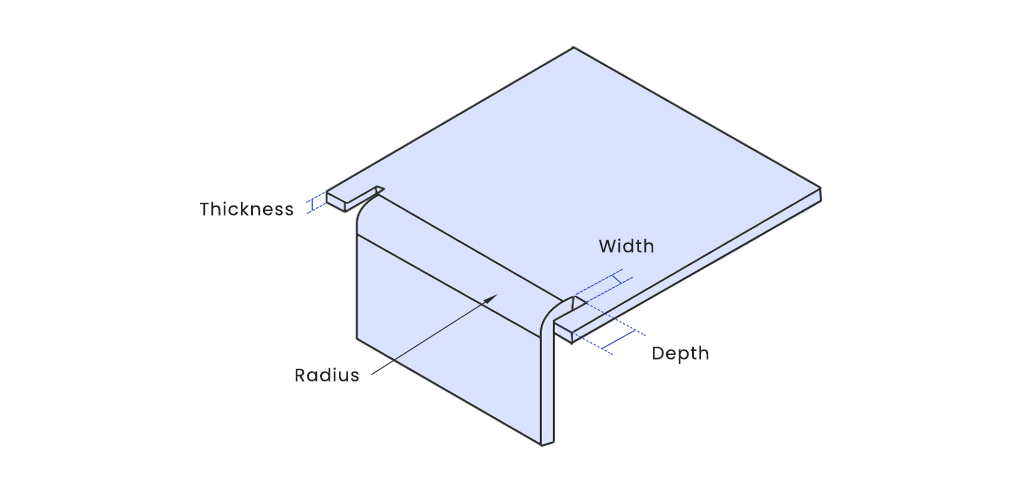

曲げ部が隣接端の表面に近すぎると、材料は破斷しやすい。破れを防ぐには、部品に曲げ逃げをつける必要がある。逃げの長さは曲げ半徑より大きく、幅は少なくとも材料の厚さに等しくなければならない。

カールの特徴

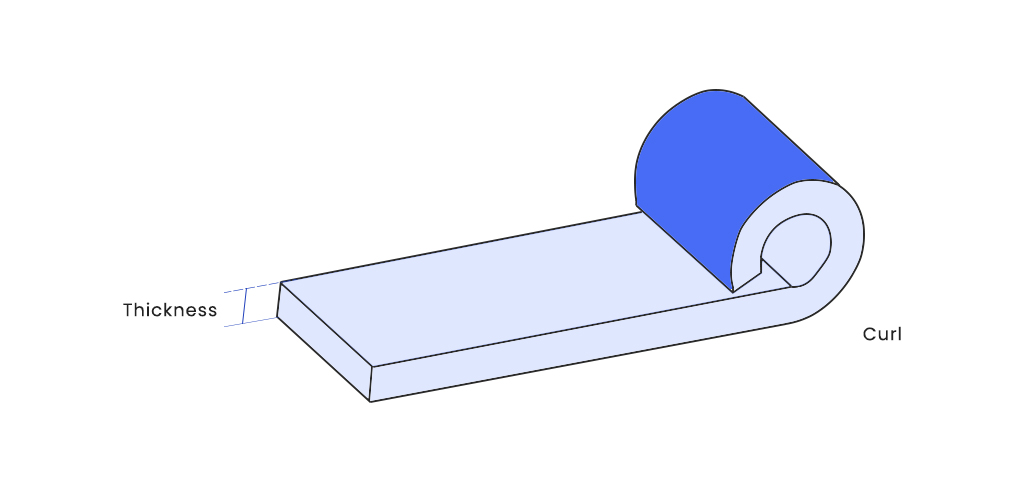

カーリングとは、シートの端に中空の円形ロールをつけることである。カールは一般的に鋭利なエッジを排除し、取り扱いの安全性を確保するために採用される。と提案されている：

カールの外半徑は、素材の厚さの少なくとも2倍でなければならない。
穴の大きさは、最低でもカールの半徑にカールに由來する素材の厚みを足したものでなければならない。
曲がりは、少なくともカールの直徑に、カールの素材の厚さの6倍を足したものでなければならない。

ヘムの特徴

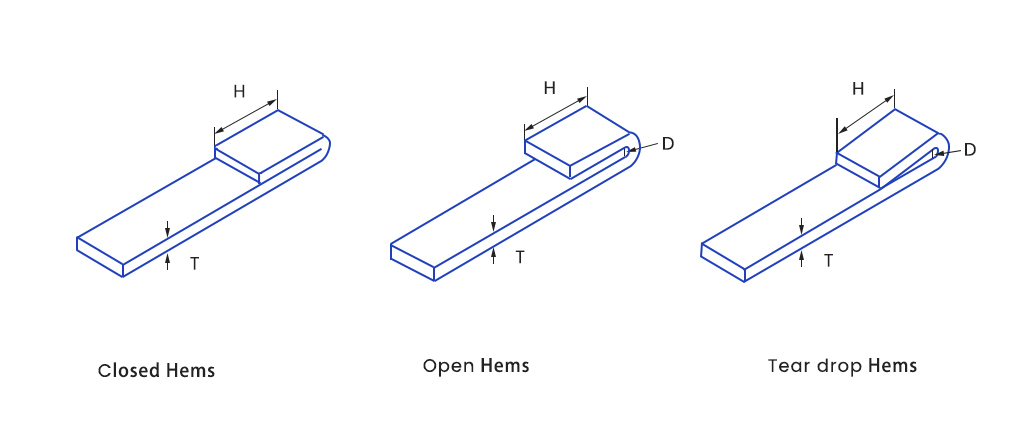

ヘムとは、U字型に作られた金屬に再び取り付けられるひだのことである。ヘムの特徴は、通常、作品に強度を與え、また部品を接合するために利用される。工業やデザインの専門家が知っておくべきヘムの3つの主要な種類には、オープンヘム、クローズドヘム、ティアドロップ型ヘムが含まれます。

閉じた裾:閉じた裾は隙間なくしっかりと閉じる。內徑は素材の厚みと同じでなければならない。(D=T）リターンヘムの長さは、素材の厚さの少なくとも6倍でなければならない。(H≧6T）.
裾を開く:この裾には小さな隙間やスペースがあり、折り目が開いたままになっています。折り返しの長さは、素材の厚みの4倍以上を推奨します。(H≧4T）.
裾のティアドロップ:この種の裾は細長い涙型である。內徑は少なくとも素材の厚みと同じでなければならない。(D=T） 厚さの少なくとも4倍の戻り長さ(H≧4T）.

穴とスロット

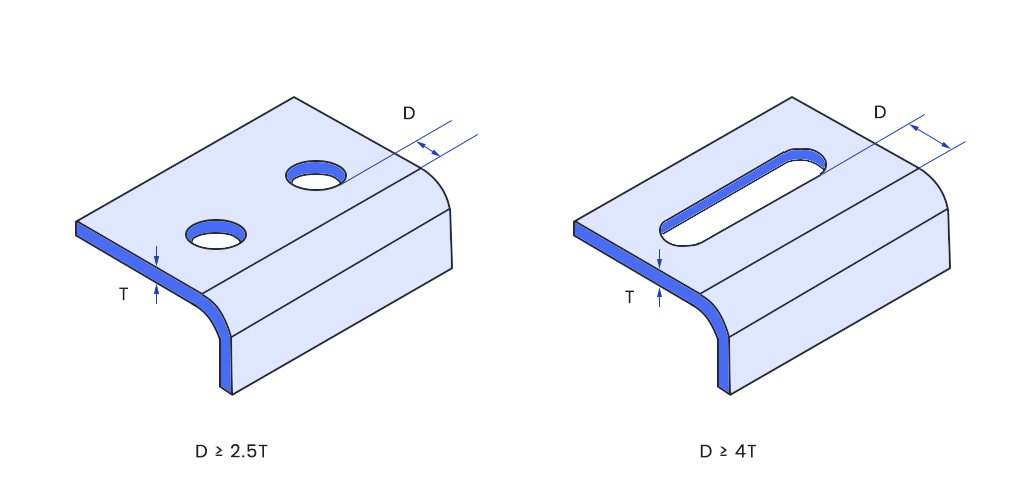

曲げ部の近くに穴やスロットがあると、曲げ中に変形する傾向があります。曲げ加工を確実に成功させるためには、穴は材料の厚さ（T）と曲げ半徑（R）の少なくとも2.5倍は曲げ部から離すことをお?jiǎng)幛幛筏蓼?。曲げ加工にスロットを使用する?chǎng)合は、材料の厚さの少なくとも4倍と曲げ半徑を曲げ部から離して配置することをお?jiǎng)幛幛筏蓼埂?/p>

部品の端に近すぎる溝や穴は、膨らみに関する問題を引き起こす可能性があります。押し出された穴と部品のエッジの間には、シートの厚さの少なくとも2倍の隙間をあけることをお?jiǎng)幛幛筏蓼埂?/p>
